深夜在线观看音响设备连接图

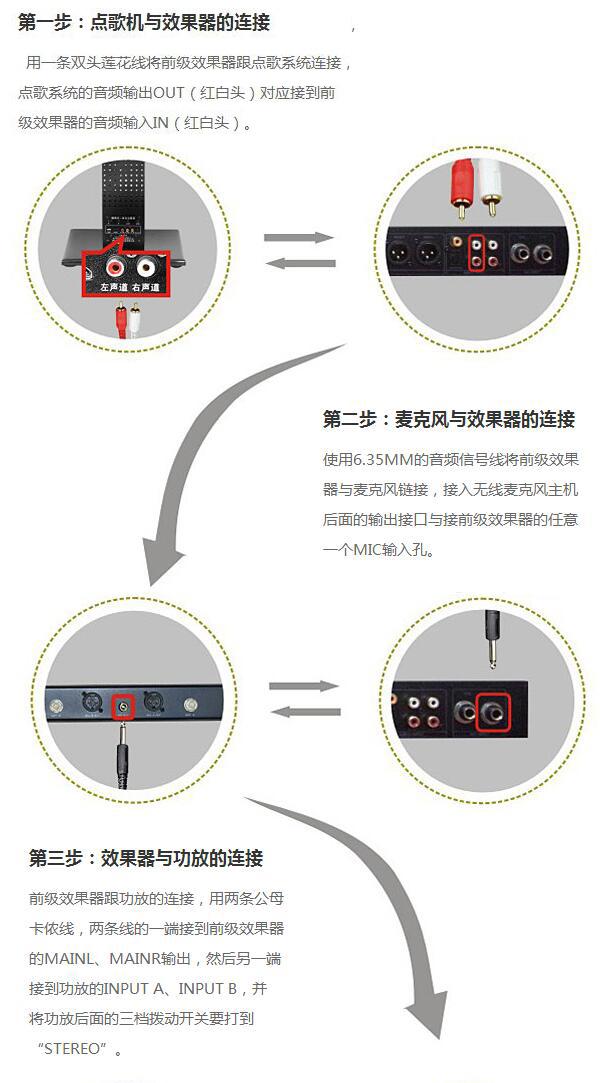

一步：点歌机和效果器的连接。用一条双头莲花线将点歌机和前级效果器连接在一起，点歌机的音频输出OUT（红白插口）对应接到前级效果器的音频输入IN（红白插口）。

二步：麦克风和效果器的连接。用音频信号线将麦克风和前级效果器连接起来，接入无线麦克风接收器后面的输出接口和前级效果器的MIC插口。

三步，前级效果器跟功放的连接，用两条公母卡侬头，两条线的一端接到前几效果器的MAIN L,MAIN R输出，然后另一端接到功放的INPUT A,INPUT B，并将功放后面的三档拨动开关要打到‘STEREO’。

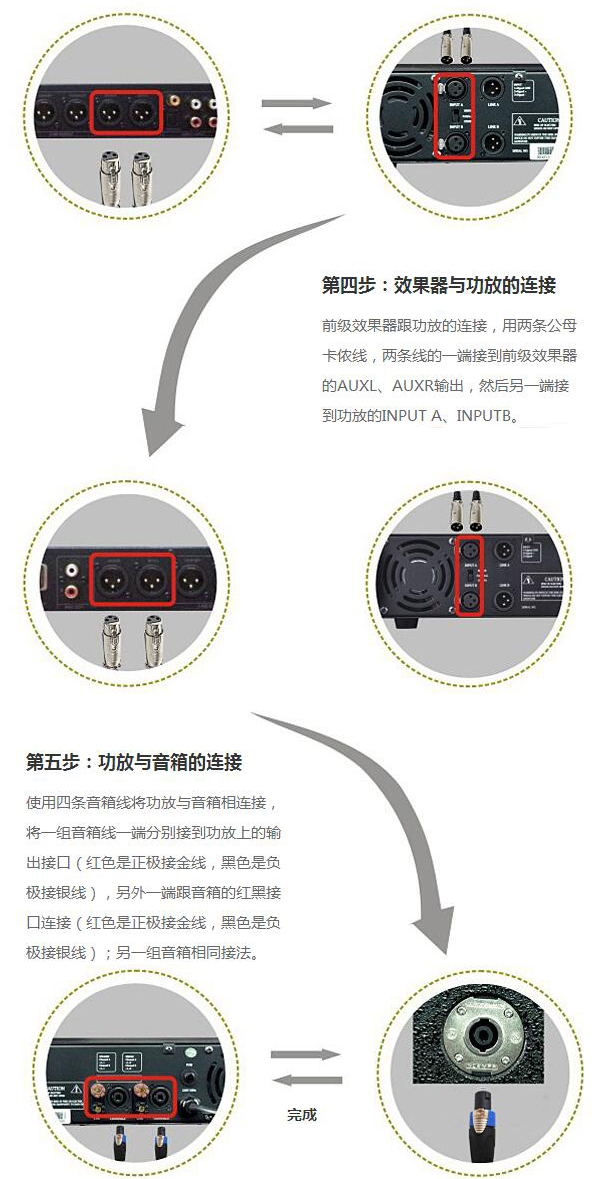

四步，效果器与功放的连接。前级效果器跟功放的连接，用两条公母卡农头，两条线的一端接到前级效果器的AUX L,AUX R输出，然后另一端接到功放的INPUT A,INPUT B。

五步，功放与深夜视频污APP下载的连接。使用四条深夜视频污APP下载线将功放与深夜视频污APP下载相连接，将一组深夜视频污APP下载线一端分别接到功放的输出接口（红色是正极，接金线；黑色是负极，接银线），另外一端跟深夜视频污APP下载的红黑接口连接（红色是正极，接金线；黑色是负极，接银线）；另一组深夜视频污APP下载相同接法。

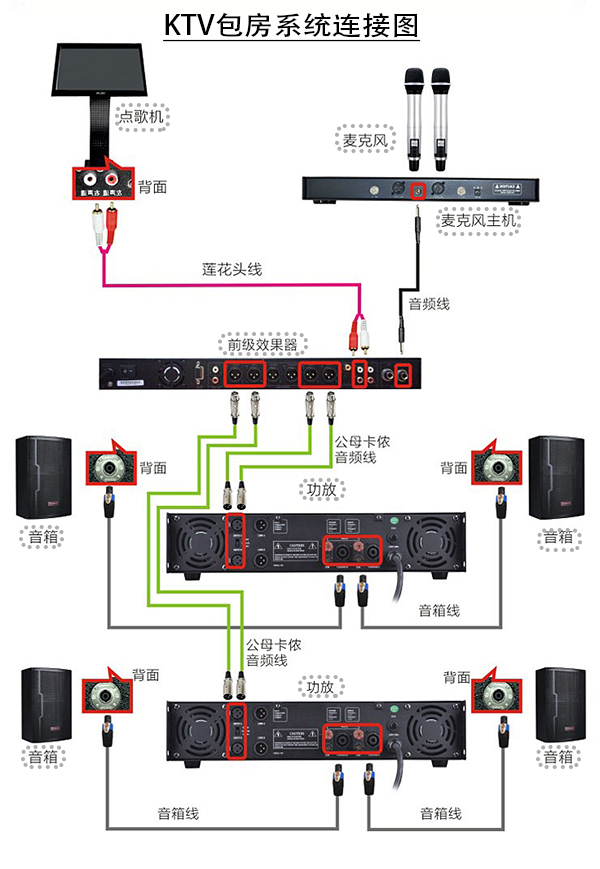

以下一张深夜在线观看音响设备系统连接图，更直观。

有疑问请联系深夜福利在线播放音响客服，有专业技术员帮你排忧解难。
